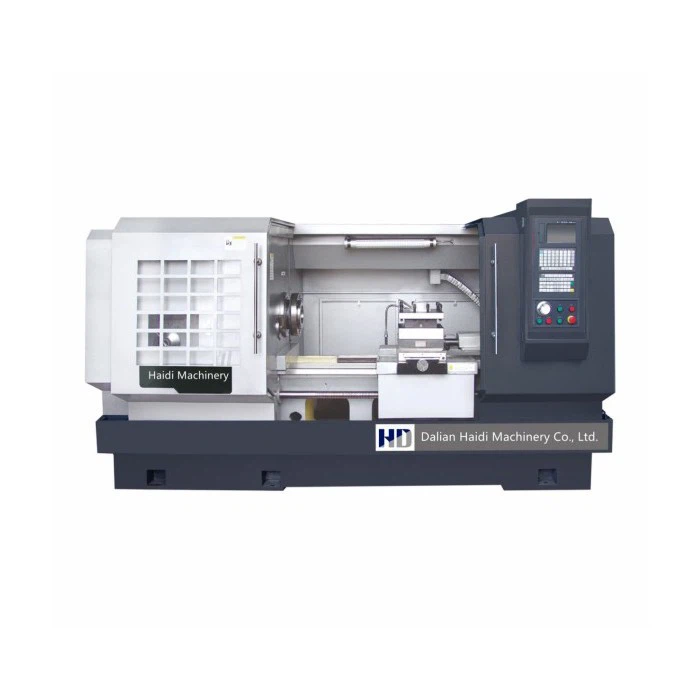

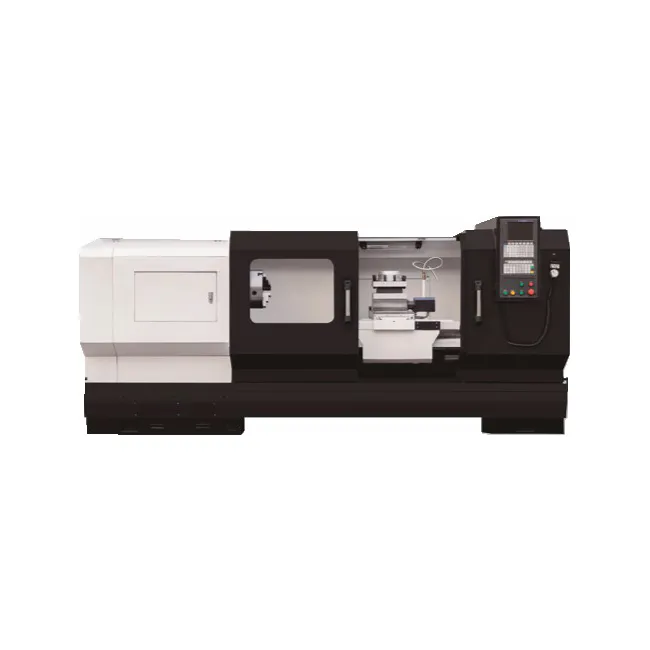

Model CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 gwely gwastad Mae turn CNC wedi'i wneud o haearn bwrw cryfder uchel, wedi'i ychwanegu â deunyddiau arbennig o gopr a chromiwm, sy'n gwella ymwrthedd gwisgo a sefydlogrwydd yr offeryn peiriant yn effeithiol.

Paramedr Manyleb

Manyleb	Uned	CK6140	CK6150	CK6160
Swing dros y gwely	mm	400	500	600
Siglen dros sleid croes	mm	220	250	395
Max. diamedr troi	mm	400	500	600
Max. hyd workpiece	mm	550/750	1000/1500/2000	1000/1500/2000
Max. hyd troi	mm	420/620(chuck)	850/1350/1850	850/1350/1850
Trwyn gwerthyd		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Diamedr turio gwerthyd	mm	48/82	82/130	82/130
Tapr o dwll gwerthyd	mm	Collet / Metrig 90	Metrig 90/ Metrig 140	Metrig 90/ Metrig 140
Ystod cyflymder gwerthyd	r/munud	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Modd shifft gwerthyd		di-gam	di-gam	di-gam
Modur spindle	kw	5.5	7.5	7.5
Math Chuck		Collet / chuck â llaw	Chuck â llaw	Chuck â llaw
Chuck maint	Modfedd	8	10/15	10/15
X/Z llwybr cyflym	m/munud	X:6 Z:8	X:6 Z:8	X:6 Z:8
Teithio echel X	mm	280	280	320
Teithio echel Z	mm	550/750	1000/1500/2000	1000/1500/2000
Math o ffordd canllaw		Rheilffordd galed	Rheilffordd galed	Rheilffordd galed
Cynhwysedd tyred		4	4	4
Diamedr llawes tailstock	mm	60	75	75
Tramwyfa Quill	mm	100	150	150
tapr cwils		MT4	MT5	MT5
Dimensiwn peiriant	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Pwysau net	kg	1900/2200	2700/3100/3300	2800/3200/3400

Eitem	Uned	CK6163	CK6180	CK61100	CK61125
Max. swing dros diamedr gwely	mm	Φ630	Φ800	Φ1000	Φ1250
Max. swing dros diamedr sleidiau	mm	Φ350	Φ480	Φ620	Φ870
Max. hyd workpiece	mm	1000/1500/2000/3000	1500/2000/3000/5000
Max. hyd troi	mm	850/1350/1850/2850	1350/1850/2850/4850
Pellter rhwng canol gwerthyd i arwain	mm	315	400	500	625
Y pellter rhwng canol gwerthyd i'r ddaear	mm	1145	1130	1150	1275
Lled canllaw gwely	mm	550	600	755	755
gwerthyd trwy diamedr twll	mm	104	104	130	130
Trwyn gwerthyd		C11/A211	C11/A211	A2-15	A2-15
Ystod cyflymder gwerthyd	r/munud	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Cam cyflymder gwerthyd		4 gêr, di-step
Sifft gêr		Llawlyfr/Awtomatig	Llawlyfr/Awtomatig	Llawlyfr	Llawlyfr
Prif modur servo	kw	11kw	11kw	22kw	22kw
Cyflymder cyflym echel X	m/munud	4	4	4	4
Cyflymder cyflym echel Z	m/munud	8	8	6	6
min bwydo echel X. uned gosod		0.001mm	0.001mm	0.001mm	0.001mm
min bwydo echel Z. uned gosod		0.001mm	0.001mm	0.001mm	0.001mm
Diamedr llawes tailstock	mm	φ100	φ100	φ160	φ160
Teithio llawes tailstock	mm	250	250	300	300
Tapr twll llawes tailstock		Morse 5	Morse 6	Morse 6	Morse 6
Post offer trydan	math	Gorsaf pedwar fertigol	Gorsaf pedwar fertigol	Gorsaf pedwar fertigol	Gorsaf pedwar fertigol
	amser newid offeryn	3.6S	3.6S	3.6S	3.6S
	maint	250*250	250*250	300*300	300*300

Rhybuddion Diogelwch

Mae'r Llawlyfr Gweithredu yn cynnwys rhan fecanyddol a rhan drydanol

Cyn gosod a chomisiynu, dylai staff ddarllen y set lawn o lawlyfr gweithredu a derbyn hyfforddiant arbennig.

Dylai gosod winsio a gweithredu peiriant turn gael ei wneud gan staff proffesiynol. Gellir cyflawni'r rheolau gweithredu diogelwch cysylltiedig yn llym.

Dylid addasu turn yn unol â'r llawlyfr dulliau gweithredu. A dylid addasu'r turn pan fydd y peiriant wedi'i stopio.

Ni ddylai staff proffesiynol nad ydynt yn drydanol gyffwrdd â system drydanol offer peiriant.

Wrth symud rhannau yn agos at safle terfyn, dylid ei redeg gyda llai o gyflymder.

Dylid newid cyflymder symud gêr ar ôl i'r bwrdd gwaith stopio rhedeg.

Pan fydd damwain yn ystod y llawdriniaeth, gwthiwch y botwm stopio brys coch i atal y peiriant. Ar ôl i'r broblem gael ei datrys, gellir cychwyn y peiriant eto.

Wrth dorri, ni ddylid gwneud mesur maint, addasu sampl, cyffwrdd ag arwyneb peiriannu â llaw neu wylio yn agos at y peiriant.

Yn ystod y cyfnod o offer peiriant, ni ddylai staff llawdriniaeth adael y gweithle; dylai arsylwi ar y sefyllfa waith yn y man gweithredu offeryn peiriant.
